片材模具：产品要求：厚度3.5mm,公差±0.10；制品宽度：900mm

   1） 出料有效宽度1150mm；制品宽度1000mm；制品厚度0.8-1.5mm，模头材料：P20钢材，

       模头流面镀硬铬处理。

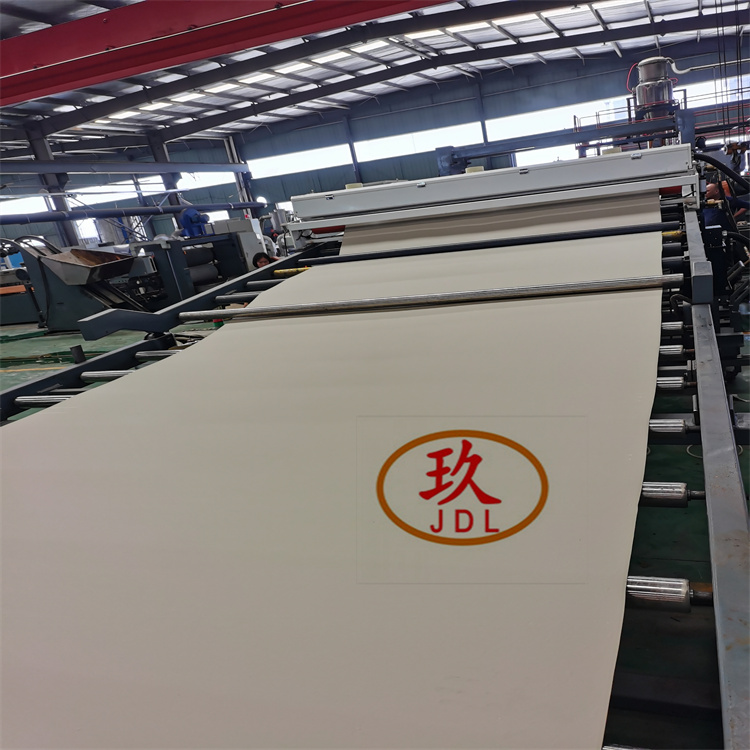

三辊压光机JDL-1200 《一套》L型

1、机架：采用型钢焊接而成，有较高的钢性。整个机架由两件墙板、顶联接板及底座组成，各安装面均经过机械加工，以确保安装精度。

2、减速箱、电动机：本机采用辊筒立传动，每个辊筒轴端均配有一传动减速箱，传动                                   平稳、噪音低、效率高，结构紧凑。电动机采用交流变频电机，功率：5.5 kw×3台;三辊线速度为0-10米分钟

吸塑片材代加工  http://www.ren101.bsjdl.com   降解吸塑片材挤出机  http://www.ren102.bsjdl.com

降解片材生产线  http://www.ren103.bsjdl.com   汽车内饰隔音毡生产线  http://www.ren104.bsjdl.com

隔音毡生产线  http://www.ren105.bsjdl.com        内饰隔音毡生产线  http://www.ren106.bsjdl.com

3、降解PLA吸塑片材代加工_降解PLA吸塑片材代加工，辊筒组件

1) 辊筒直径：上辊φ400mm  /中辊φ400mm/下辊φ400mm,辊面宽度1200mm

2) 辊筒,辊筒控温水进出口径：11/4”辊筒圆度：0.005mm,辊筒同轴度：φ0.012mm辊筒表面粗糙度：Ra0.025μm,辊筒外圆表面淬硬HRC55～60,淬硬深度3～5mm；

辊筒表面镀硬铬，t=0.08～0.10,辊筒壁厚：30mm

4、辊筒调距装置

1) 辊筒上下采用电动涡轮蜗杆升降。微调为手动，并两端可单调节，调节范围0-70mm，

2) 辊筒间隙调整采用丝杆结构，手动微调，微调范围：1-5mm，刻度盘指示

5、移动组件

1) 整个移动组件由传动系统、滚轮升降组件等组成,传动电机功率：0.37kw采用双级减速器传动，移动平稳，亦可手动微调

2)三辊前后移动导轨要求长度为:1500mm;导轨上要有预留固定孔;方便在客户现场安装膨胀螺丝

6．降解PLA吸塑片材代加工_降解PLA吸塑片材代加工电气控制柜             《一套》

① 立式电气控制柜（安装于三辊机架上），操作盒挂于三辊，

② 三辊立的变频控制，既可单调也可同步调速

③ 变频器:“三晶或罗宾汉,速度调整、显示：10寸触摸屏、PLC。

④ 交流接触器：德力西，空开：德力西
